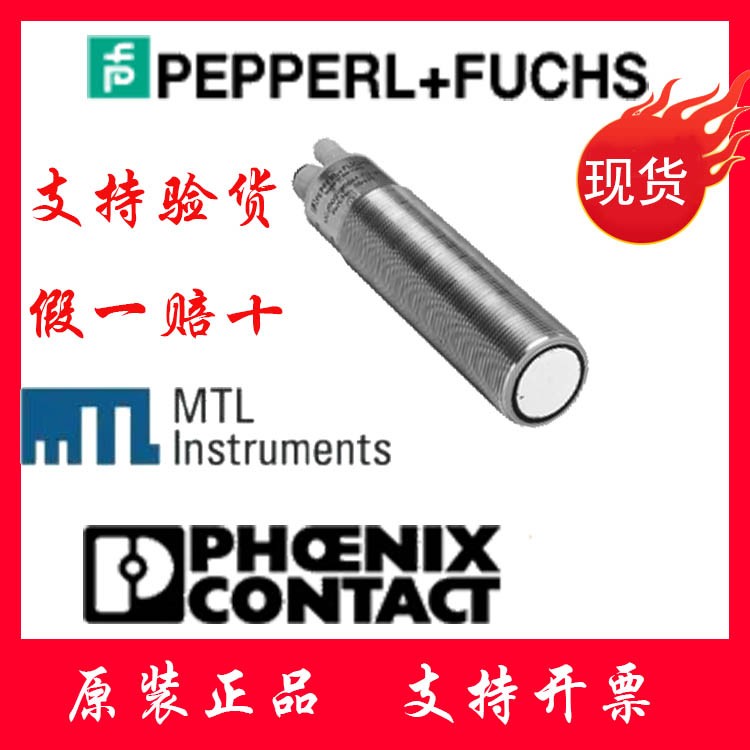

超聲波傳感器 UB120-12GM-I-V1
極窄的射影錐
模擬量輸出 4 mA ... 20 mA
非常小的不可用區域
測量窗口可調
響應時間短
參數表節選：的技術參數 UB120-12GM-I-V1
產品闡述
單頭系統
通用規格
感應范圍 15 ... 120 mm
調整范圍 20 ... 120 mm
死區 0 ... 15 mm
標準目標板 10 mm x 10 mm
換能器頻率 大約 850 kHz
響應延遲 大約 27 ms
指示燈/操作方法
黃色 LED 黃色常亮：物體在評估范圍內
黃色閃爍：程序功能，檢測到物體
紅色 LED 紅色常亮：錯誤
紅色閃爍：程序功能，未檢測到物體
電氣技術規格
工作電壓 10 ... 30 V DC ，紋波 10 %SS
空載電流 ≤ 30 mA
輸入
輸入類型 1 路程序輸入
評估下限 A1：-UB ...+1 V，評估上限 A2：+4 V ...+UB
輸入阻抗：> 4.7 kΩ，脈沖持續時間：≥ 1 s
輸出
輸出類型 1 路模擬量輸出 4 ...20 mA
分辨率 0,17 mm
特性曲線的偏差 ± 1 % 滿量程值
重復精度 ± 0,5 % 滿量程值
負載阻抗 0 ...300 Ohm
溫度影響 ± 1,5 % 滿量程值
認證和證書
UL 認證 cULus 認證，2 類電源
CCC 認證 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度 -25 ... 70 °C (-13 ... 158 °F)
存儲溫度 -40 ... 85 °C (-40 ... 185 °F)
機械規格
連接類型 連接器插頭 M12 x 1 ， 4 針
防護等級 IP67
材料
外殼 黃銅，鍍鎳
換能器 環氧樹脂/空心玻璃球混合物；聚氨酯泡沫，蓋 PBT
質量 25 g
